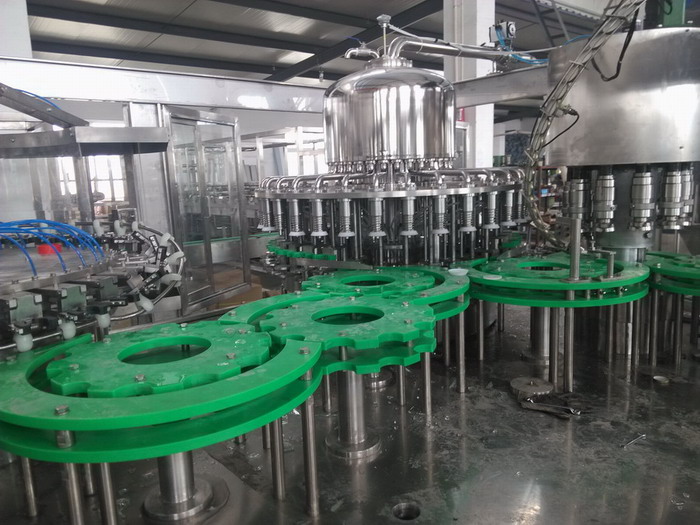

XCGF32-32-32-8型消毒，冲洗，灌装，拧盖四合一机生产线设备

一、设备描述：

XCGF32型消毒冲洗灌装拧盖四合一机是我公司结合国际上的灌装工艺合技术自主研制开发的专用于矿泉水、纯净水等不含汽饮料灌装的机型。

二、设备组成

a、XCGF32-32-32-8四合一机一台。

b、3T/h不锈钢喷冲泵 1台

c、300升消毒液循环喷冲水箱系统 1套

三、结构特点

a、机架及工作台

机架采用结构钢主体，外表为304不锈钢层，304不锈钢框架，不锈钢可调地脚。

b、输瓶系统

输瓶系统除出瓶星轮外全过程采用卡瓶颈操纵，星轮均采用304不锈钢卡瓶颈星轮。进瓶采用风力输送先喂给导瓶拨轮，然后由导瓶拨轮交接给进瓶星轮方式。进瓶稳定可靠。

出瓶拨轮采用不卡瓶颈结构,这样可以避免由于瓶高度调整,而需要调整三合一机后的设备链道面的高度。

用户在更换直径或高度不一样的瓶形时，只需更换尼龙定位拨轮上的瓦块即可。更换方便快捷。

c、消毒液冲瓶机部分

冲瓶夹头数量为32个,采用卡入式不锈钢瓶夹，夹钳不接触瓶口螺纹以上部分，冲瓶喷嘴为梅花状结构，可冲到瓶壁及底部各个角落，使冲洗更为洁净。喷冲瓶时间≥4秒 沥干时间≥1秒。

d、纯洁水冲瓶机部分

洗瓶夹头数量为32个,采用卡入式不锈钢瓶夹，夹钳不接触瓶口螺纹以上部分，冲瓶喷嘴为梅花状结构，可冲到瓶壁及底部各个角落，使冲洗更为洁净。喷冲瓶时间≥3秒 沥干时间≥2秒，沥瓶后要求瓶内积水残留量≤5～6滴。

e、灌装机部分

与产品接触部件均为304不锈钢。进水管路及灌装缸内表面均作镜面抛光处理。

灌装方式为重力式常压灌装，灌装速度快，能控制灌装液位。灌装阀采用快拆卸结构，便于清洗。

采用下凸轮卡瓶颈提升装置，使瓶子提升可靠，同时克服了上凸轮阀升降结构会对灌装环境的污染。

灌装缸具有液位控制浮球，进液管路上装有气动蝶阀控制灌装缸的进液。

f、拧盖机部分

旋盖头数量为10个,拧盖机采用法国AROL公司技术，拧盖为磁力拧盖，具有过载保护功能，且拧盖力矩稳定可靠。封盖无啃盖、高盖、歪盖、卷边现象。

料斗下盖系统能保证盖能顺畅滑入容盖器中，304不锈钢下盖滑道,下盖滑道上安装有光电开关，自动控制送盖机（用户另备）和整机运行速度。可实现无瓶不送盖、下盖无盖自动停机功能。

水平旋转式理盖器，采用进口电机减速箱，304不锈钢（高目抛光）盖仓，盖仓内带有电子无盖检测系统，用户配上输盖机能实现自动向盖仓内补充盖的功能。

g、动力系统：

进口主电机和减速箱，带变频调速，各个运动机构件均为齿轮传动，运行平稳，各个输瓶星轮为部件，在进瓶星轮上带有安全保护机构。

h、电器控制系统

密封式电控箱，304不锈钢材料，进口PLC，变频器，继电器，光电开关，感应开关继电器元件，触摸屏操作面板，进口气动元件。

i、整机采用集中干油润滑系统，使设备维护，保养更加方便。

四、技术参数：

公称能力 10000瓶/小时

灌装精度 ±3mm㎜（液面定位）

适用瓶型 瓶径Φ50～100㎜；瓶高150～310㎜

适用盖型 标准塑料螺纹盖

冲瓶水压力 0.18～0.25Mpa

冲瓶用水量 1200 T/h

气源压力 0.4Mpa

耗气量 0.4m3/min

总功率 8.47KW

总重量 10000KG

外形尺寸 5750×2500×2900（mm）
